1.结构要求

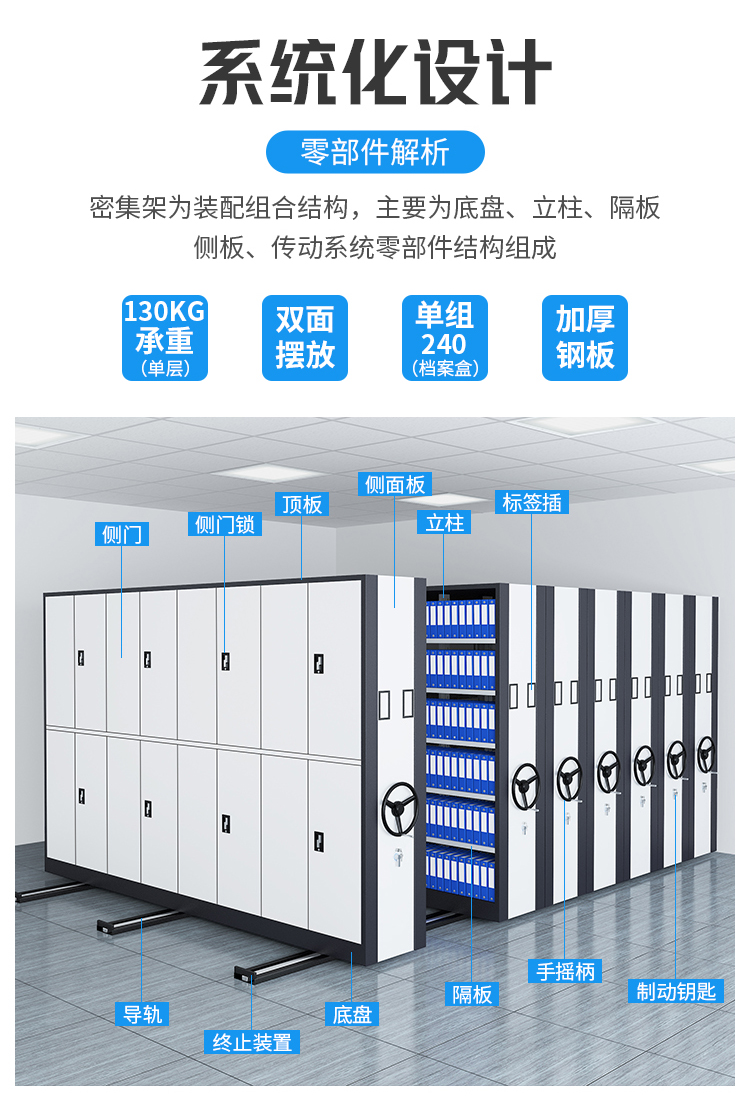

（1）密集架主要由导轨、底盘、传动机构和架体（包括立柱、挂板、搁板、顶板、门板及侧护板）等零（部）件组合而成。

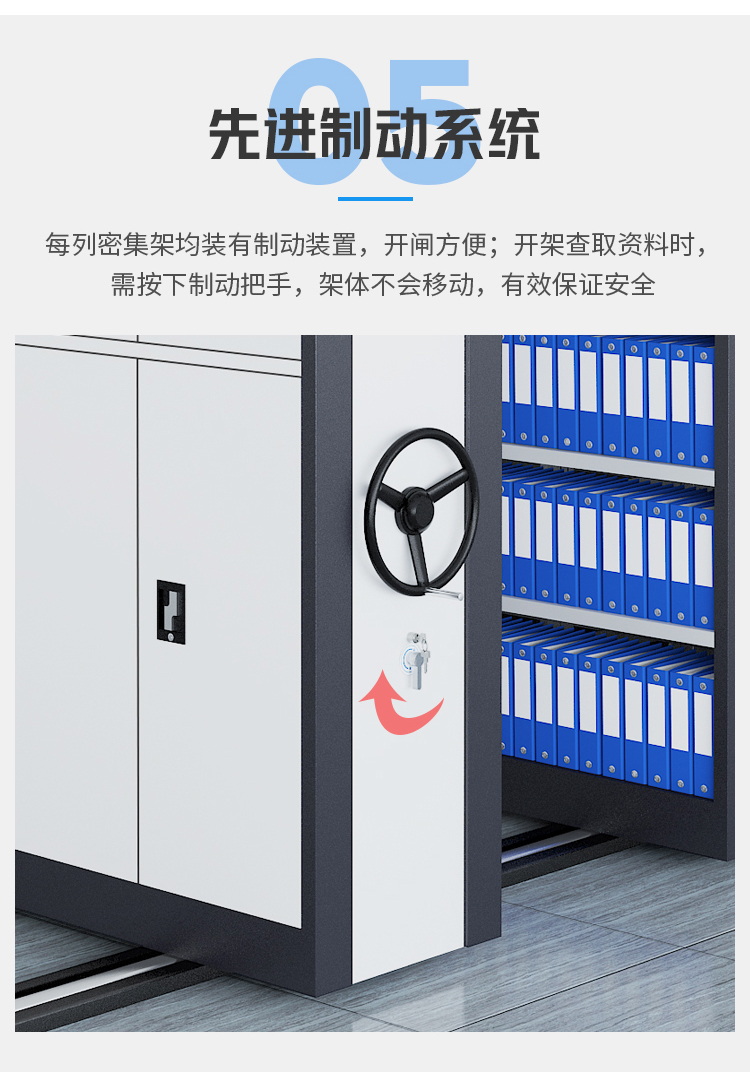

（2）架顶应设防尘装置，列与列之间应装有20mm厚特种抗老化橡塑磁性密封条，门面列和中间移动列分别装有锁具和制动装置，每组密集架闭合后可用总锁锁住，形成一个封闭的整体，各列移开后可单独制动，确保人员安全，底部应设防鼠、防倾倒装置。

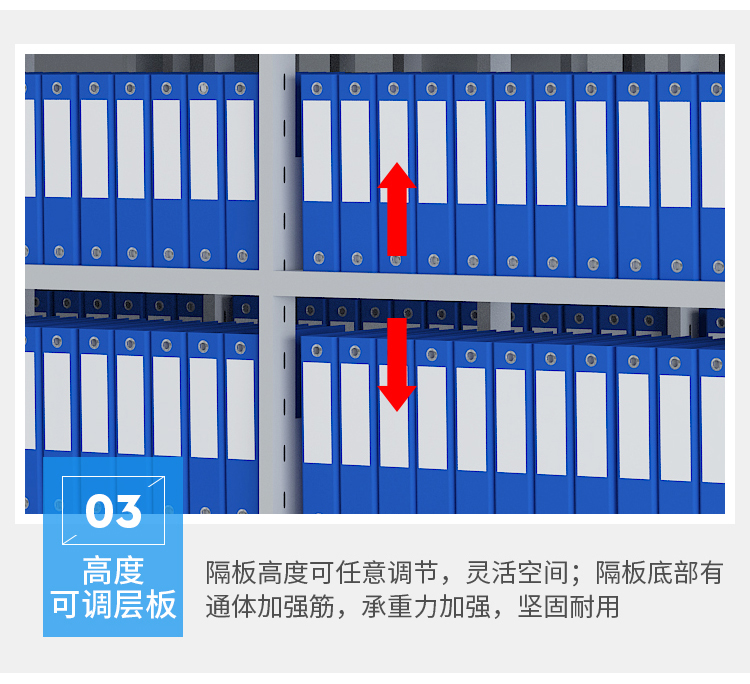

（3）搁板、挂板可沿立柱自由调整高度。

2.传动机构要求

（1）传动机构、机械式自脱超越离合摇手体、多级速比1：6精制链轮等零（部）件组成。在负载情况下保持轻便、灵活、平稳，不得有失灵现象。

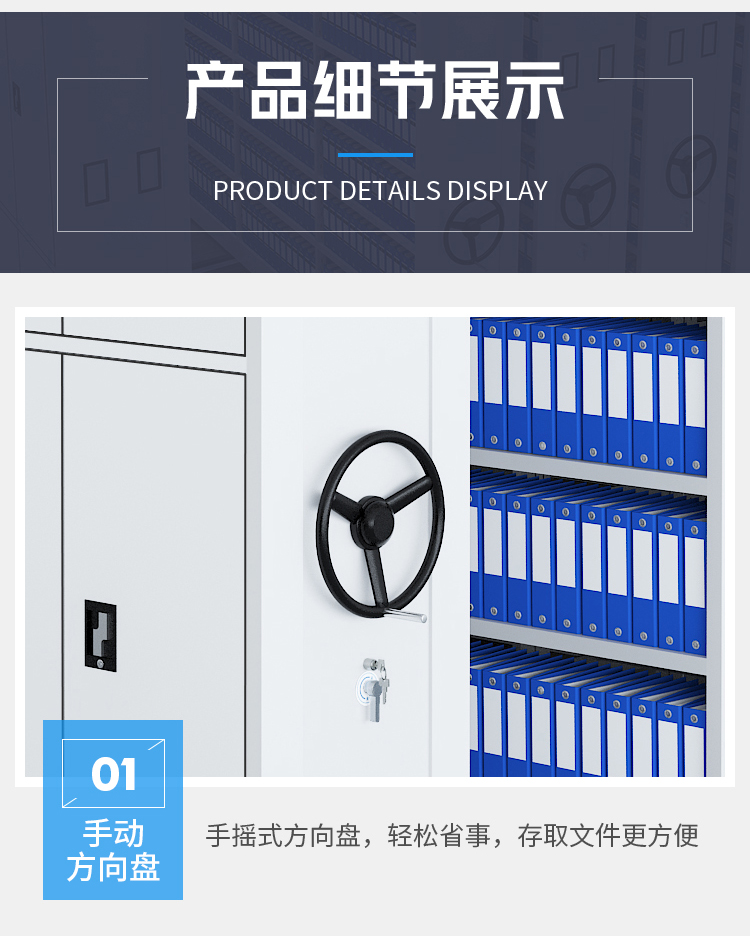

（2）摇手柄：全铝合金材质圆盘式静音摇手柄、手柄外包工程塑料、圆盘外径285±5mm摇手柄带爪勾，摇动轻便，使用过程中不会产生响声及噪音；带自动重力复位功能，使用过程中摇到任何方向都能复位到原点位置；带动架体运行时，靠内部设计的凸轮运动工作原理，使用圆柱体滚珠非常安全可靠地带动架体运行，在满负载情况下能保持轻便、灵活、平稳，无失灵现象。摇手可以折叠、摇臂能在圆盘内自由调节摇臂长度达到省力效果，摇臂伸长后最大直径达370±5mm，在停用时能缩回圆盘内不占空间，摇动任何一列均不会带动其他手柄转动，自动挂档，可单列或多列一起移动。

（3）传动部件要求

①传动轴：材料使用Φ20，45#冷拉实心圆钢，加工精度为3.2，经热处理调质，HB220-290。

②承轮：高强度铸铁，经加工成型，牢固耐用，未加工表面喷涂环保油漆。

        ③连接管：采用优质钢管，表面防腐处理。

        ④链条：采用Φ8.5，节距12.7mm摩托车滚子链条。

⑤紧固件为45#、Q235－A钢标准化零件。

3.底盘要求

底盘：采用≥3.0mm厚优质热轧钢板采用分段焊接后整体组装式，连接牢固、运输、安装方便，底梁各段连接采用螺栓紧固，纵梁上按节距冲有矩形槽，底梁节与节之间中隔板三折弯成型两头冲有矩形槽，正面折弯宽98mm±2mm，在插立柱位置与纵梁连接，使底梁架体不扭曲、错位和变形。以供立柱插入后用螺栓紧固。滚轮横梁采用四折成形，确保在外力作用下无任何变形情况发生。底梁下部应装有防倒支架以防架体倾倒。底梁两端封头横梁与纵梁牢固焊接，在直角处上平面均焊上三角形加强板。

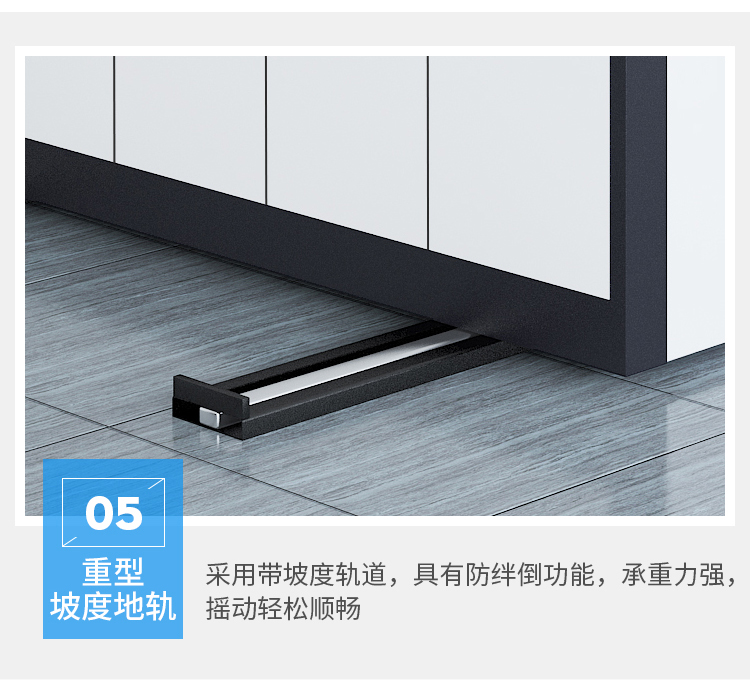

4.轨道要求

采用20*20mm实心方钢，实心方钢置于3.0mm厚钢板上，轨道镀锌，轨道板一次成形，轨道外形尺寸25mm*110mm，每米载荷≥2000kg，导轨≥20mm（截面）。轨道与轨道之间采用凹凸连接，采用嵌入式安装，保证平整度及强度，便于手推车的运行。

5.立柱要求

采用≥1.5mm厚优质冷轧钢板，六压筋一次成型，正面50mm压2根圆筋,，侧面40mm各压2根圆筋，立柱两面冲压可上、下调节的挂孔，孔距为50mm左右。成型立柱采用上、中、下三根连接横梁焊成整体，达到结构坚固合理、美观大方不变形。立柱下端直接插入底盘固定矩形孔内，通过螺栓紧固，立柱上端与顶板通过螺栓紧固，使立柱顶部形成整体，增强架体的整体刚性。

6、搁板、挂板、挡棒要求

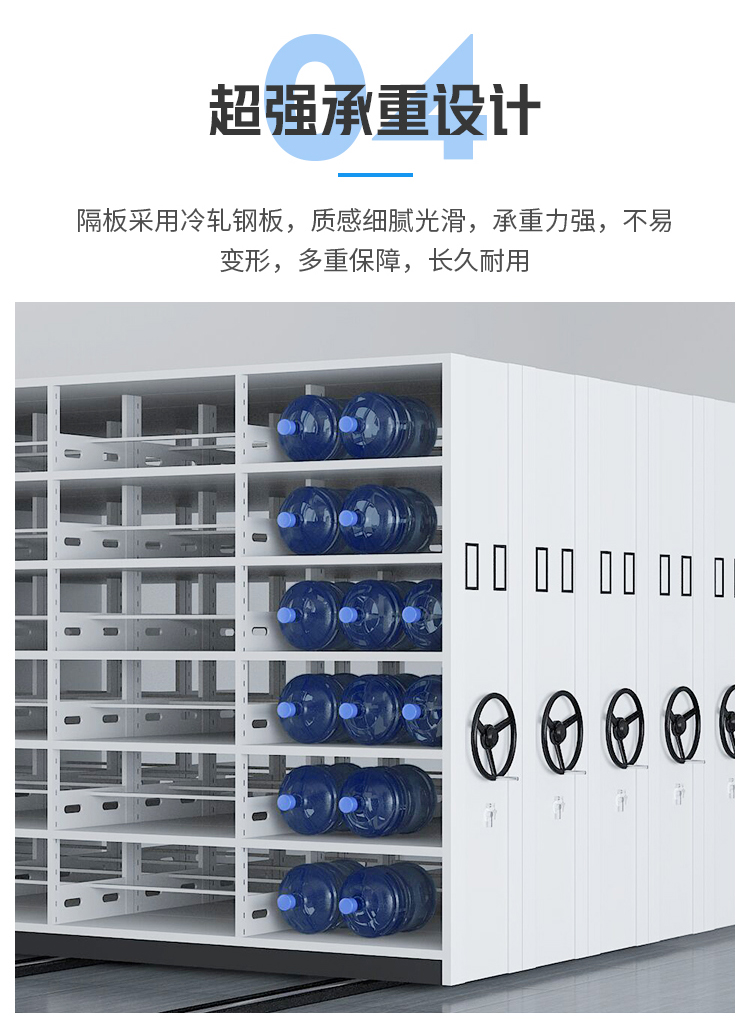

（1）搁板：采用≥1.2mm厚优质冷轧钢板，通过三次折弯高度25 mm，每块搁板可任意沿立柱的垂直方向调节存放空间高度。每块搁板承重80kg（单面），24小时后，最大挠度≤3 mm，搁板无裂纹，永不变形。在双面搁板中间有分隔档条、搁板正面性冲压凹六条凸四条加强筋，高度25 mm两侧各冲压一条凹形加强筋，筋深度≤3mm，有效增加搁板承重，防止资料篡位。

（2）挂板：选用≥1.2mm优质冷轧钢板冲压成型。挂板高度≥130mm，挂板椭圆形孔上下平行 冲压两条贯穿式加强筋，增加挂板强度。挂板与立柱之间的连接方式采用双扣勾挂板，挂板与搁板之间采用双扣勾，扣勾和挂板与搁板连接的扣勾平行度相差<1mm。

（3）挡棒：采用≥1.0mm优质冷轧钢板模具冲压成型，折弯成型，增强其强度且能阻挡档案滑向另一侧，沿立柱垂直方向可以自由调整高度。

7.侧护板、密封条、门板、顶板、防尘板、防鼠板要求

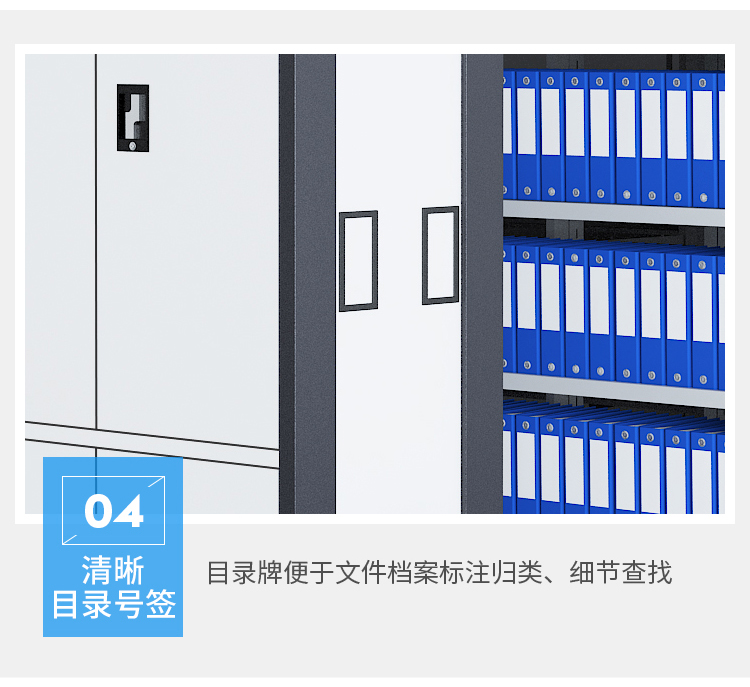

（1）侧板：采用左中右拼接结构，≥1.0mm优质冷轧钢板、侧面板正面采用模具垂直冲压两条倒三角加强筋、加强筋的宽度为20mm、加强筋的深度为10mm、外观设计新颖，线条流畅，并且在列与列之间安装橡胶密封条，形成两列间的全封闭、密封效果更佳。侧面板正面采用模具冲压两个标签框位置，整体美观大方，标签框不需要固定方式固定，可以任意拆卸便于更换便签目录。

（2）密集架专用密封条：每列之间有缓冲镶嵌式密封条，基座采用厚度3mm厚合金材质，使得密封条更加平直，维护方便,密封与防撞性能更好，采用抗老化橡胶密封条。

（3）门板：采用≥1.0mm冷轧钢板，门面板安装在密集架的首列和最后一列，选用优质冷轧板，设置对开门，每一张门板从上至下垂直冲压两条加强筋。锌合金拉手有铝、铜、镁、镉、铁等金属制成，经多工位处理、打磨，外表镀锌抛光而成，精工制作、简洁大方、质地坚硬、手感舒适，不褪色，耐使用，耐腐蚀性好，可改变传统塑料和铝合金拉手易脱落、易损坏、变色、受力强度不够等缺点。门板拉手位置必须用模具一次性冲压成凹型，铝合金拉手长120mm，手拉位置≤95mm，便于满足人机工程，让开门手感舒适度最佳，拉手镶嵌另加螺丝固定，保证开拉一万次不脱落。

（4）顶板：采用≥1.0mm冷轧钢板,通过三次折弯高度30 mm，每块顶板的两个高度30 mm正面，平行冲压一条加强筋，加强筋宽度≥5mm，深度≥3mm增大顶板强度、结构结实、紧固，设计新颖，通用性强，整体焊接后采用螺丝串联，表面喷塑。

（5）防尘板：采用≥1.0mm厚优质冷轧钢板，具有耐高温、耐腐蚀、防尘、防静电等特性。

（6）防鼠板：采用1.0mm厚优质冷轧钢板，板体光滑表面经过防腐处理，坚硬、美观。

           重庆铭祖实业有限公司是一家专业生产办公家具的企业。公司致力于为企事业单位/商务

写字楼/政府/学校等提供高品质的办公家具配套设施。现公司拥有现代化生产厂房2万多平方米。

拥有多条进口的先进生产设备及一批资深、高素质、开发型的管理人才。主要专注于办公家具，

文件柜、更衣柜、档案柜、密集柜、书架、货架、电子存包柜、微信快递柜、上下铺铁床、员工

宿舍床、公寓床、校用课桌椅、办公桌椅、班台、屏风位等家具产品的生产与销售。公司始终坚

持品质第一、信誉至上的原则，承诺产品质量十年保证。竭诚欢迎广大新老客户莅临指导，携手

共创美好明天。
                              联系电话：17815260116  毛经理

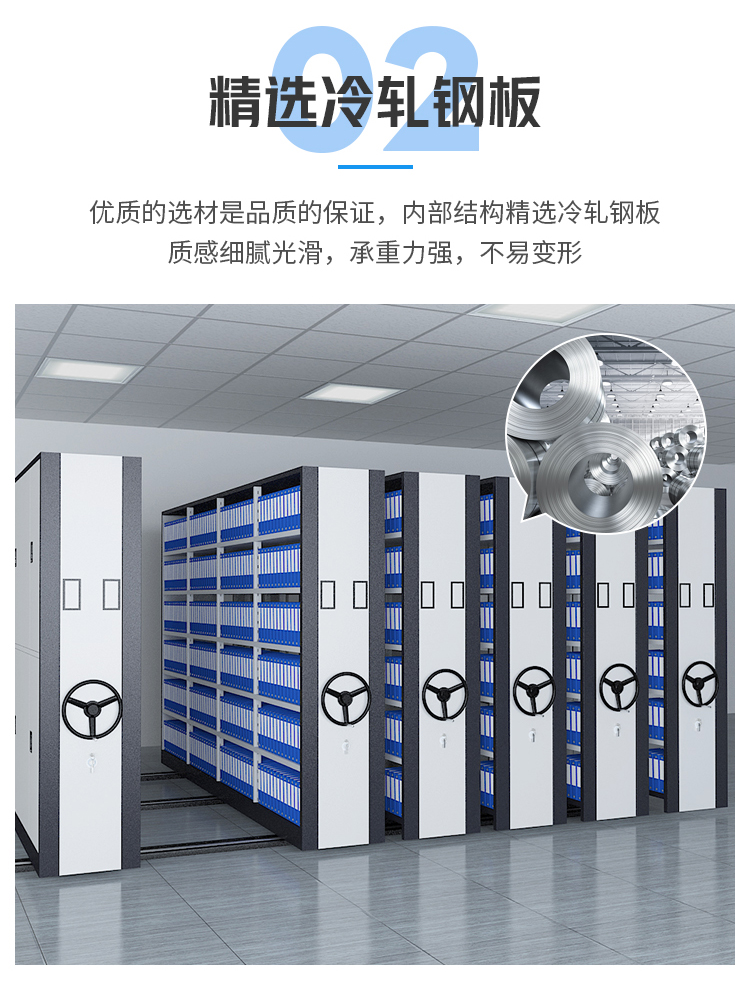

      本公司生产的档案密集架和智能密集柜采用宝钢优质冷轧钢板多次采用高科技技术处理，颜

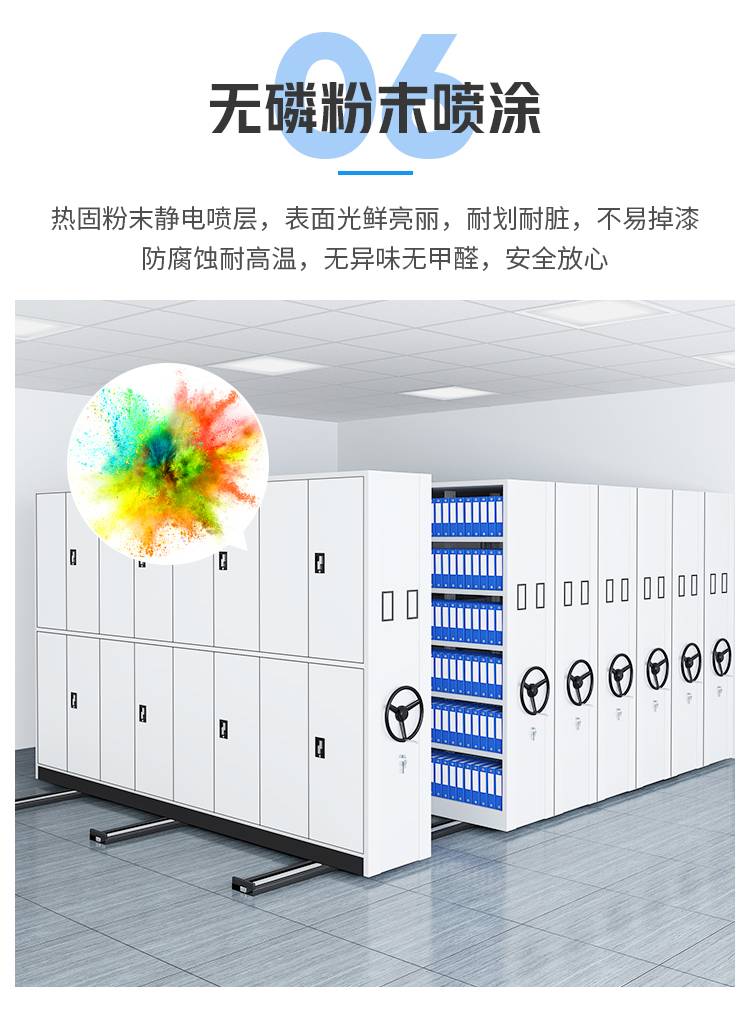

色持久鲜亮，具有防水，防污，防腐蚀等性能。柜面分层喷涂西除锈防剐蹭，表面经除油-清洗-

除锈-清洗-磷化-清洗-静电喷涂-热固化处理八道工序，使产品在不同的环境中涂层不脱落，不生

锈，涂层牢固。静电喷粉附着力强，不易掉漆，色彩亮丽，有质感，无甲醛更加环保健康。滑轨

采用双轴驱动设计，移动更轻松。超大容量空间使承重，推动力更强。优质五金配件，使用年限

更长。

     档案密集架，智能密集柜，智能密集架服务承诺：

1.在售前我们将提供专业的设计团队为您设计规划最佳方案，并根据您的需求定制颜色和尺寸。

2.保证送到时包装完好，喷塑表面平整无变形、磕碰、划伤等。到货后我们将安排安装师傅上门安装调试，一

切过程您无需操心。

3.无忧售后：质保期内，非人为因素出现的损坏，无偿提供零配件的更换。

     因为款式和规格多种多样，所以网上价格仅供参考。最终价格请电话咨询。

 公司热线电话：18723238983！欢迎新老客户来电咨询！欢迎到厂参观选购！
